Máquina portátil de soldadura por láser continuo de fibra óptica para chapa metálica

Máquina portátil de soldadura láser continua de chapa de fibra óptica

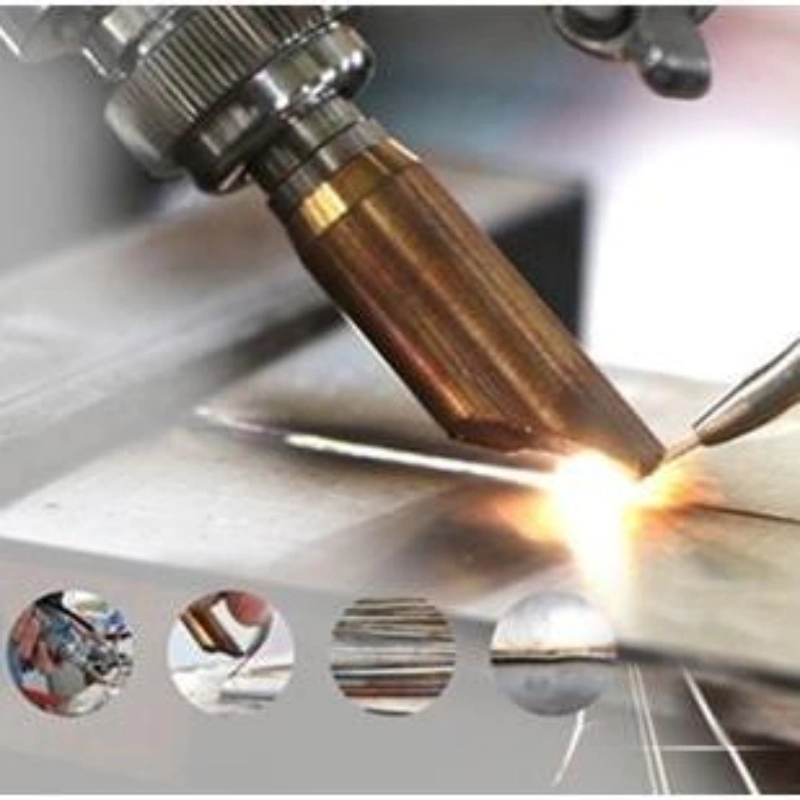

La máquina portátil de soldadura láser continua de chapa de fibra óptica CYCJET incluye un cuerpo de máquina de soldadura láser. Un lado del cuerpo de la máquina de soldadura láser está provisto de un cabezal de soplete de soldadura. Ambos extremos del lado exterior del cabezal del soplete de soldadura están conectados de forma fija con un anillo fijo, y la parte inferior del anillo fijo está provista de una placa deslizante, la parte inferior de la placa deslizante está provista de una ranura deslizante, el El interior de la placa deslizante la ranura está conectado de forma deslizante con un mango, el interior de la ranura deslizante está provisto de una varilla roscada, la varilla roscada penetra en el mango y está conectada de forma roscada con el mango, la varilla roscada Un extremo penetra en la placa deslizante y se extiende a un lado de la placa deslizante, la parte superior de la ranura deslizante está provista de una ranura de disposición de cables, el interior de la ranura de disposición está conectado de forma deslizante con una placa de disposición , y el número de la placa de disposición está configurado para ser múltiple. El modelo de utilidad acciona la varilla roscada para que gire a través de la placa giratoria, y la varilla roscada acciona la empuñadura para que se deslice. La posición de la empuñadura en la parte inferior del cabezal de la pistola de soldadura puede ajustarse para facilitar la soldadura, mejorando así la operabilidad del cabezal de la pistola de soldadura y haciéndolo adecuado para entornos de soldadura más complejos.

Máquina de soldadura láser continua de fibra Características principales:

1. Principalmente destinado a la soldadura de placas metálicas delgadas dentro de 2 mm, lo que compensa la gran fusión de calor de la tecnología tradicional de soldadura por arco de hidrógeno, que es fácil de deformar, y los problemas de post-procesamiento.

2. Hay una variedad de cabezales de procesamiento disponibles. Se pueden seleccionar diferentes cabezales de procesamiento manual para diversas necesidades, tales como soldadura externa, soldadura interna, soldadura en ángulo recto, soldadura de bordes estrechos, soldadura de puntos grandes, etc. Posicionamiento de la luz roja. La entrada de calor se puede reducir a la baja demanda Zui, el rango de cambio de oro de la zona afectada por el calor es pequeño, y la deformación causada por la transferencia de calor también es baja.

3. El cabezal de procesamiento manual es ligero, el trabajador es eficiente, y la soldadura no es fácil de fatiga durante mucho tiempo.

4. La operación de soldadura láser es simple y conveniente, tanto diestros como diestros pueden operar la máquina.

Parámetros técnicos de la máquina de soldadura láser de láminas de metal Fabricantes:

Potencia del equipo: 1000W, 1500W, 2000W
Longitud de la fibra: 5-10m se puede personalizar
Modo de trabajo: continuo o modulado
Temperatura ambiente de trabajo: 15-35 ° C
Longitud de onda láser: 1064NM
Humedad ambiente de trabajo: <70% sin condensación
Requisitos de potencia: 380V ± 10% 3P + PE
Material aplicable: chapa
Sistema de refrigeración: enfriador de control de temperatura dual
Velocidad de soldadura: 0-20mm / S
1000W rango de soldadura: ≤2mm
1500W rango de soldadura: ≤3mm

Máquina portátil de soldadura láser continua de fibra óptica, que incluye cubierta aislante, columna de enrollado, cable de conexión, terminal energizado, perno fijo, asiento de conexión, abrazadera de mango y cabezal de soldadura. Una cubierta de aislamiento se coloca en el extremo superior de la caja protectora y en el centro interior de la caja protectora La posición se suelda con una columna de bobinado, el lado del anillo de la columna de bobinado se enrolla con un cable de conexión, el extremo izquierdo de la conexión El cable se conecta con un asiento de conexión, el extremo izquierdo del asiento de conexión se instala con un mango de sujeción, y el extremo derecho del mango de sujeción se instala con un cabezal de soldadura. El terminal energizado se instala en el lado y los pernos fijos se instalan simétricamente en los lados delantero y trasero del extremo superior del terminal energizado. Este diseño resuelve el problema de que la máquina de soldadura láser original no tiene la función de soldadura manual y el rango de soldadura es limitado. El modelo de utilidad está razonablemente estructurado y cuenta con la función de soldadura manual. Capacidad para mejorar efectivamente el rango de soldadura de la máquina de soldadura láser.
